高铁护栏立柱模具平面设计图PDF下载

发布时间:2016/10/18 新闻资讯 相关资料 标签:水泥立柱模具浏览次数:1387

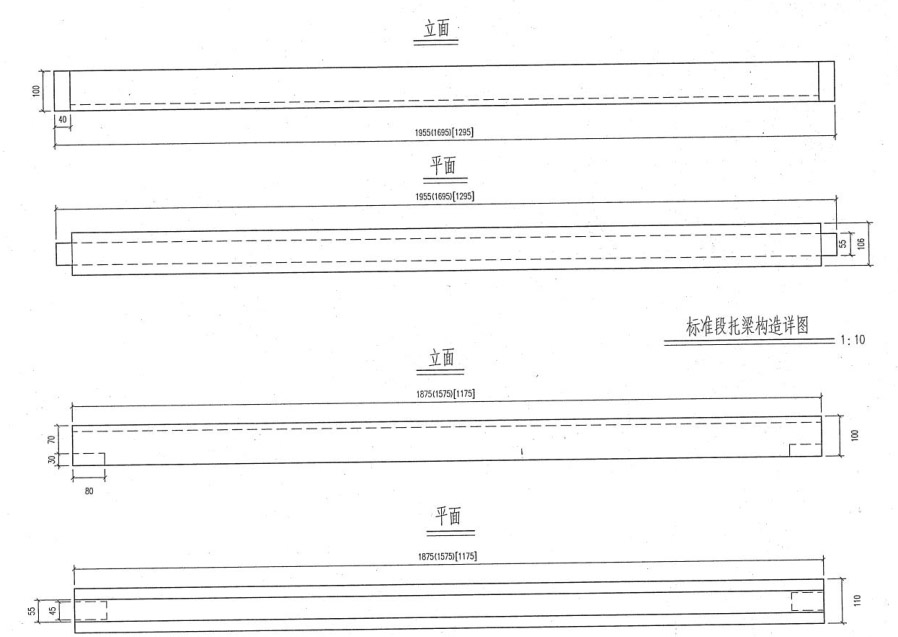

高铁桥梁建设离不开水泥护栏也就离不开护栏水泥立柱,此高铁护栏立柱模具PDF平面设计图中主要包括水泥预制件立柱构造详细图、标准端扶手栏杆构造图、标准端托梁构造图及相应的伸缩端扶手构造图和伸缩端托梁构造图,其中在预制件模具行业内也被称之为高铁护栏立柱模具的上梁和下梁,均包括各项立面及侧面数据参数。

高铁护栏立柱模具

图中主要附注内容:

1. 图中相关高铁护栏立柱模具及配套模具均以毫米为计量单位。
2. 扶手与立柱链接通过立柱顶部开槽,与扶手形成榫接结构。
3. 施工时采用高铁护栏立柱模具预制预埋件时,若与配筋发生干扰,可适当调整钢筋位置,确保预埋件位置准确。
4. 栏片与扶手链接采用卡槽与扶手预留槽链接,高铁护栏立柱模具预制成品栏片及上梁链接采用卡槽与上梁预留槽链接。
5. 梁端处扶手和托梁长度根据梁端遮板预埋件位置,梁缝大小及曲线外侧加宽量综合确定。
6. 在使用高铁护栏立柱模具预制时应注意区分标准立柱和梁端立柱,两种立柱与扶手和托梁与预埋连接件不同,具体参见“安装链接示意及预埋件设计图”。
