高铁桥梁桥面泄水管平面构造及安装图

发布时间:2016/10/19 新闻资讯 相关资料 标签:高铁铁路模具浏览次数:16040

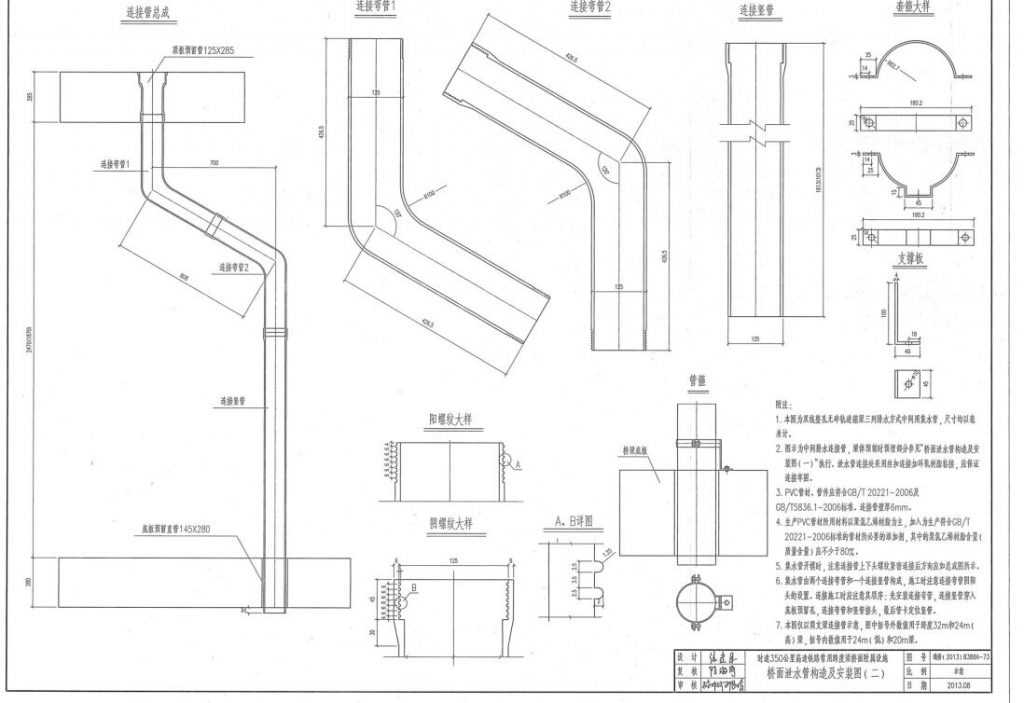

图中内容中所提高铁桥面泄水管均采用125直径PVC材质,平面构造图总共包括桥梁泄水管连接管总成、连接弯管1、连接弯管2、连接竖管、管箍及套箍大样等,主要服务于时速350公里高速铁路常用跨度梁桥面附属设施,图号为:通桥(2013)8388A-73。

桥面泄水管

构造安装图页面注释:

1. 本图为双线整孔无咋轨道箱梁三列排水方式中间用集水管,尺寸均以毫米计算,所有管道均为PVC125泄水管
2. 图示为中间排水连接管,梁体预制时预埋部分参见“桥面泄水管构造及安装图(一)”执行,桥梁泄水管连接处采用丝扣链接加环氧树脂粘接,应保证连接牢固。
3. 所有系列125桥面泄水管为PVC管材、管件应符合GB/T20221-2006及GB/T5836.1-2006标准,链接桥面泄水管壁厚为6MM。
4. 生产PVC桥面泄水管所用材料以聚氯乙烯树脂为主,加入为生产符合GB/T20221-2006标准的管材所必要的添加剂,其中聚氯乙烯树脂含量(质量含量)应不少于80%。
5. 集水管开模时,注意连接桥面泄水管上下头螺纹紧密链接后方向应如总成图所示,同时也需严格把控水泥制品模具开模精度,切勿造成预埋砼制品误差过大。
6. 集水管由两个桥梁连接泄水弯管和一个连接泄水竖管构成,施工时注意弯管阴阳头的设置。链接施工时应注意其顺序:先安装连接泄水弯管,连接泄水竖管穿入底板预留孔,连接泄水弯管和竖管接头,最后管箍管卡定位泄水竖管。
7. 本图仅以筒支桥梁连接管示意,图中括号外数值用于跨度32M和24M(高)梁,括号内数值用于24M(低)和20M梁。

提示:此高铁专用桥梁桥面泄水管平面构造及安装图主要用于学习交流,切勿用于商业目的,否则后果自负,设计图下载地址:
http://pan.baidu.com/s/1qYguYU4
