    铁路钢丝网立柱模具及金属网片通线2010尺寸规格标准

    发布时间:2016/11/22 新闻资讯 相关资料 标签金属网片钢丝网立柱模具浏览次数:892

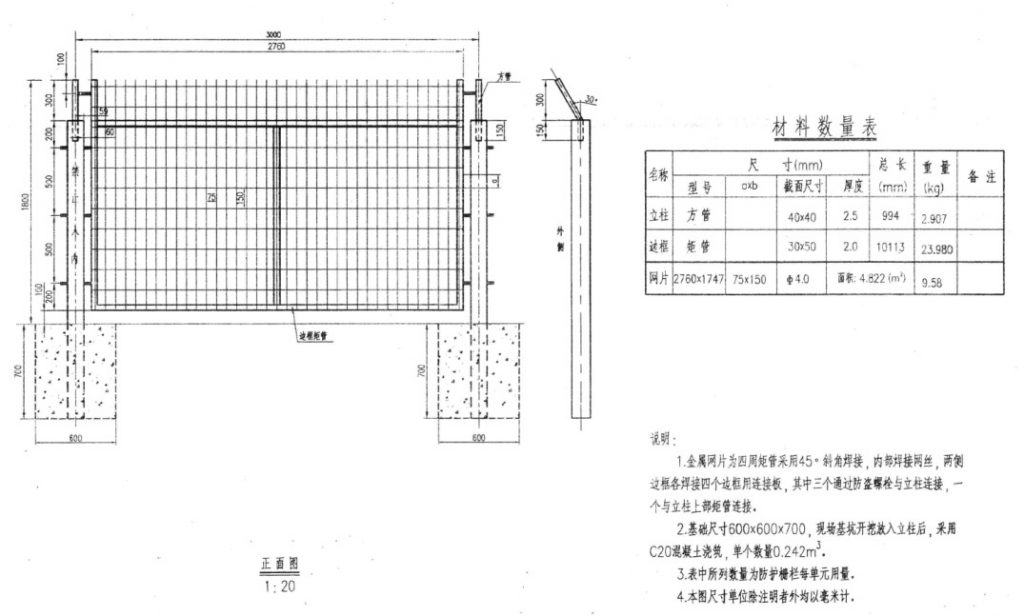

    铁路钢丝网防护栅栏主要由铁路钢丝网立柱模具预制浇筑水泥钢丝网立柱及金属网片组成,总体防护栅栏高度要求为1.8米。

    铁路钢丝网立柱模具

    1.铁路钢丝网立柱模具预制水泥立柱

    钢丝网水泥立柱采用C30钢筋混凝土预制,截面尺寸分为120毫米乘以120毫米,高度2.2米,预制立柱时,于顶部中间位置预留42毫米乘以42毫米方孔,深度150毫米,现场安装时插入带连接板并封口的HPB235方管,并用封水材料填充缝隙。其中,铁路钢丝网立柱模具需采用ABS塑料生产,方管规格40毫米乘以40毫米,厚度2.5毫米。矩管插入端长度150毫米,外露部分向外折角30°,垂直高度300毫米,在铁路钢丝网立柱模具相应位置预留三个直径12毫米圆孔,安装时通过螺杆固定两侧连接板。

    2.铁路防护栅栏金属网片

    金属网片采用HPB235矩管边框,规格30毫米乘以50毫米,矩管厚度2.0毫米,内部金属网片HPB235直径6.5毫米高线钢丝冷拔加工,规格75毫米乘以150毫米(直径4毫米),上不向外折角30°,吹中高度300毫米。

    3.连接板与螺栓

    金属网片立柱连接板、网片采用90°折角钢板,厚度4毫米,根据不同使用位置分为A、B、C三种形式。螺栓采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸需有专门工具,根据不同链接点的厚度,选用图集中不同尺寸的防盗螺栓。

    总结材质要求,不论是铁路钢丝网立柱模具、水泥混凝土、金属网片还是配套矩管,螺栓、螺帽等,都因严格按照《铁路线路防护栅栏》通线2010标准。
