水泥槽模具浇筑使用注意事项

发布时间:2017/05/25 技术交流 新闻资讯 浏览次数:1025

水泥槽模具在注塑过程中采用质地较硬的ABS为主要原料,ASB塑料其原料自身质地较硬,浇筑成型过程中的水泥槽能精准保持尺寸,其水泥槽的使用主要针对于通信、信号。电力等专业的需要,在挡渣墙(防护墙)外侧分别设置信号,通信合槽,电力电缆槽(统称为电缆槽),电缆槽由竖墙和盖板组成。


竖墙兼作分割电缆槽,连接遮板和支撑电缆槽盖板的作用,竖强在梁体吊装或现浇完成后,在桥面上进行现场灌筑,梁体施工时应在电缆槽竖墙相应部位预埋钢筋,使竖墙与梁体连接为一体,以保证电缆槽竖墙在桥面上的稳定性,电缆槽净空与桥面设施布置的有关,不同位置的电缆槽髋部都不同。

为满足电缆在桥上设置冗余长度,可根据需要在一般截面调整竖墙B位置,改变通讯信号槽与电力槽宽度。具体设置更具总体设计院要求确定。

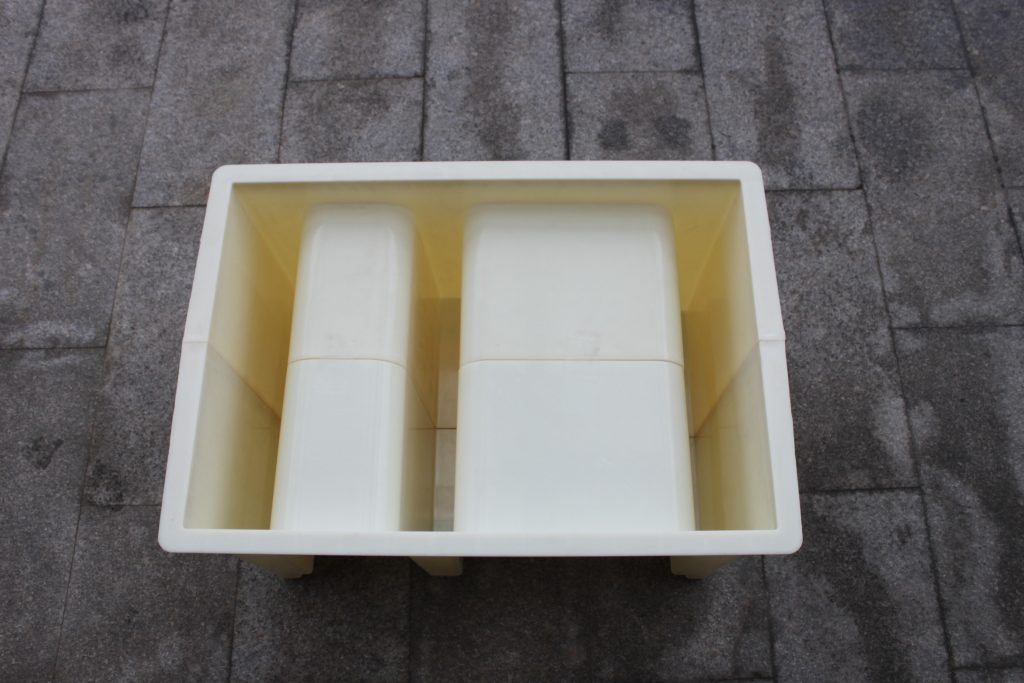

E型槽水泥模具

为标准化设计,本设计电缆槽竖墙按2M一段设置单元,在设置接触网支柱基础时,竖墙长度可适当调整,对长度较短的竖墙可适当进行合并,为保证电缆槽内的排水,建个2m在竖墙B的根部设置100x150mm(长x高)的过水孔,竖墙施工时应注意各竖墙的高度保持一致,以保证电缆槽盖板受力均匀。

有砟桥面接触网立柱基础处电缆槽设置应采用预制倒T型隔板进行构造处理,并调整竖墙B位置,以瞒住相关专业要求,其中电力电缆槽在接触网立柱基础范围内进行顺接过渡。

对于能更好的对电缆槽进行保护的,在对电缆槽盖板为预制结构,分为通讯,信号电缆槽盖板和电力电缆槽盖板两大类,盖板0.5m为以为单元,设6MM断缝,板宽494mm,梁端处根据桥跨的不同设置配板,通讯、信号电缆槽盖板模具水泥制品均采用D型;无砟桥面电力电缆槽盖板采用C型,有砟桥面电力槽的一般位置采用E型,电缆槽盖板,设计荷载按作业通道竖向静或载采用5KN/㎡计算,并竖向集中荷载1.5kn检算。

在通过使用水泥槽塑料模具浇筑成型的电缆槽,通过搭配使用电缆槽盖板的能更好的对水泥电缆槽进行保护,延长使用寿命。
