72型工字高铁护栏模具

水泥混凝土72型工字高铁护栏模具，国家高速铁路桥梁护栏专用水泥基预制模具。所有配件采用工程ABS塑料材质，ABS自身特性强度高、耐腐蚀，是非常适用于制造水泥构件模具的一种热塑型高分子原材料，所制高铁护栏模具表面光滑、耐高温且不易变形。

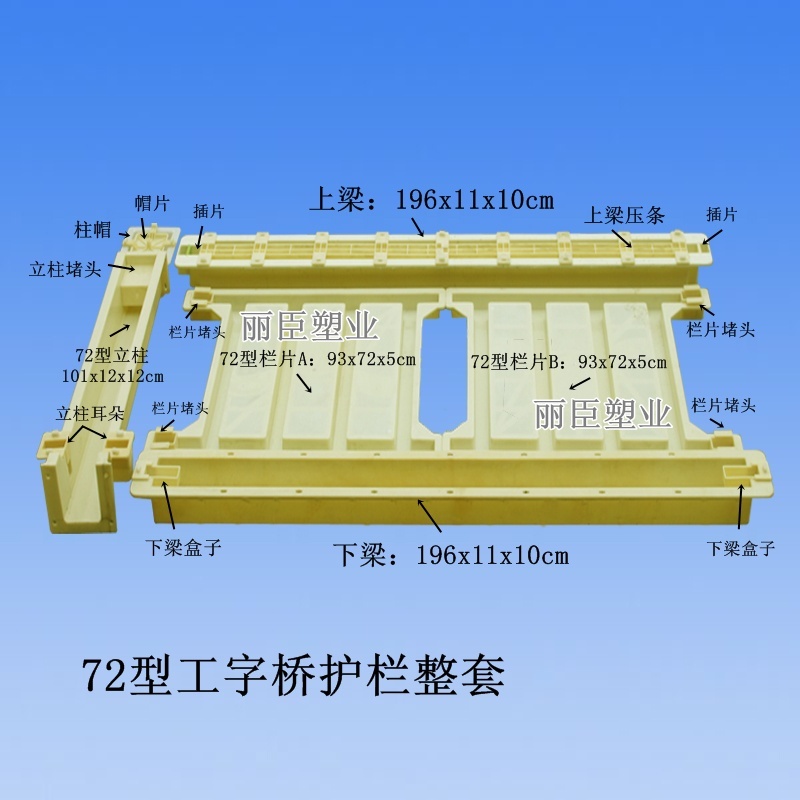

水泥高铁护栏模具主要由三个部分组成

一.高铁护栏模具立柱部分，72型护栏模具专用，尺寸为101*12*12cm，底部配有立柱耳朵呈平肩状，主要作用是架构水泥高铁护栏的上下梁。上部分别配备立柱堵头、柱帽、帽片等配件。

二.高铁护栏上下梁栏杆模具，上梁尺寸为196*11*10cm，结构稍显复杂，主要配件有上梁压条，插片等。下梁结构则较为简易，模具内侧2边分别设计了下梁盒子，尺寸为196*11*10cm.

三.72型工字栏片模具则是水泥高铁护栏预制过程中使用相对次数频繁的部分，共分为A、B两片，尺寸为93*72*5cm,分别在2端设计添加栏片堵头，可以适当增减栏片上下栏杆的长度,减小实际水泥基工程施工过程中的误差系数。

在高速铁路水泥桥梁护栏建设中，由于高铁护栏基于安装在水泥高铁遮板上，在高铁护栏模具设计之初必须严格配套高铁遮板模具设计尺寸要求，请勿做大幅度的改动，以免2个模具所生产的水泥混凝土构件在安装匹配中出现不必要的误差而影响到工程建设。

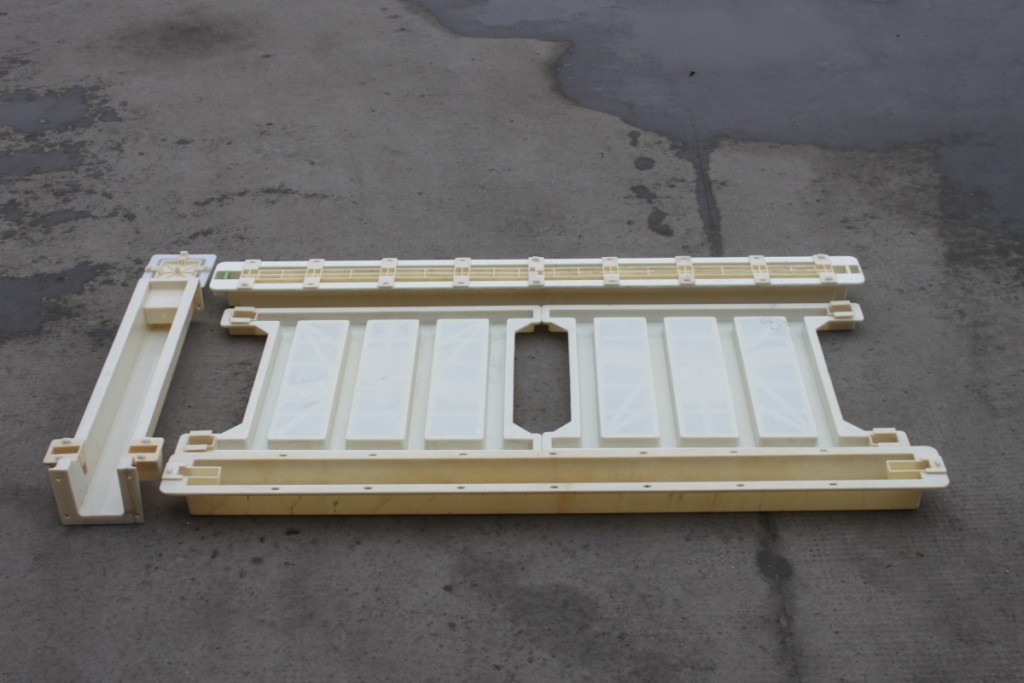

高铁护栏模具-1

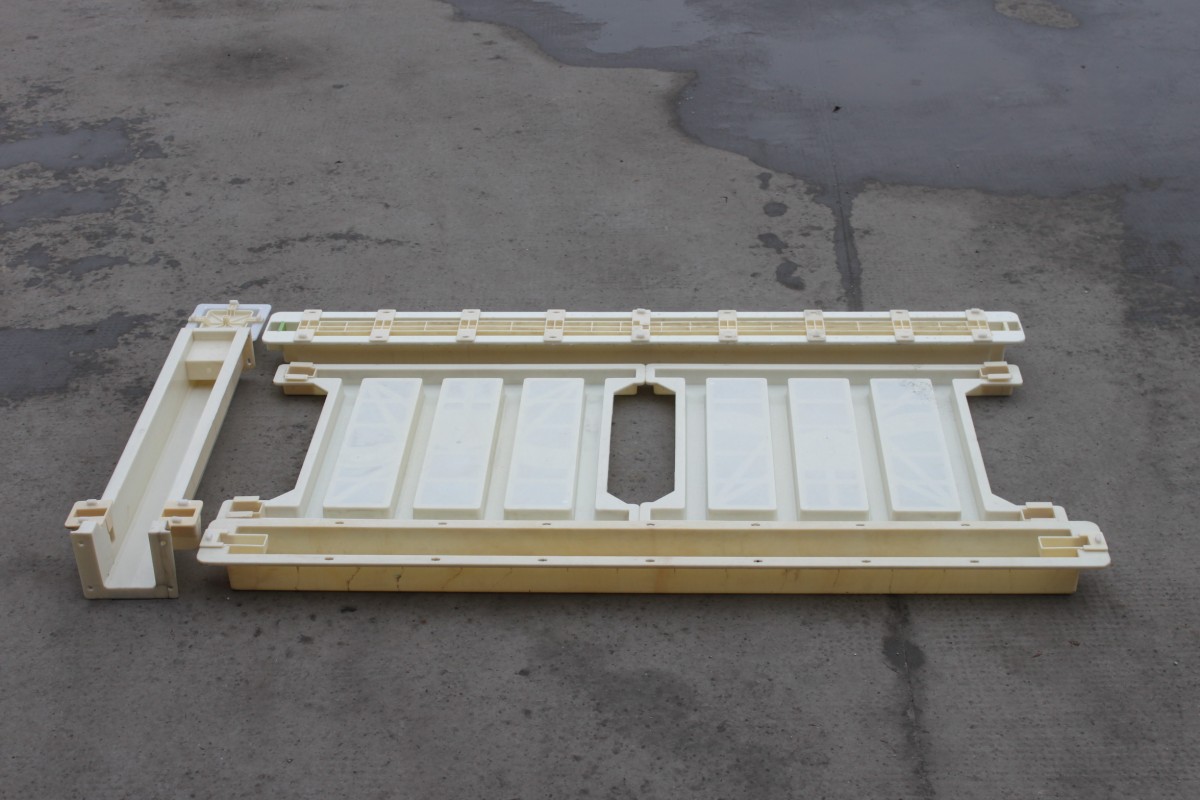

高铁护栏模具-2
