您现在的位置:首页 > 新闻资讯 > 哈牡客专条纹电缆槽盖板模具PDF设计稿下载

哈牡客专条纹电缆槽盖板模具PDF设计稿下载

发布时间:2016/10/15 新闻资讯 相关资料 标签:电缆槽盖板模具浏览次数:1017

专用于哈牡(哈尔滨-牡丹江)客专线路的电缆槽盖板模具PDF设计稿,总共包括三个种类18个规格。电缆槽盖板模具主要用来对于高铁桥梁水泥电缆槽盖板的预制,以条纹布置为主,每块电缆槽盖板模具内均印有哈牡客专拼音首字母“HMKZ”图案。需要说明的是对于加工模具原料请以工程ABS塑料为首选,注塑加工工艺务必区别于其他PP聚丙烯的沟盖板模具生产方式。

哈牡客专电缆槽盖板模具

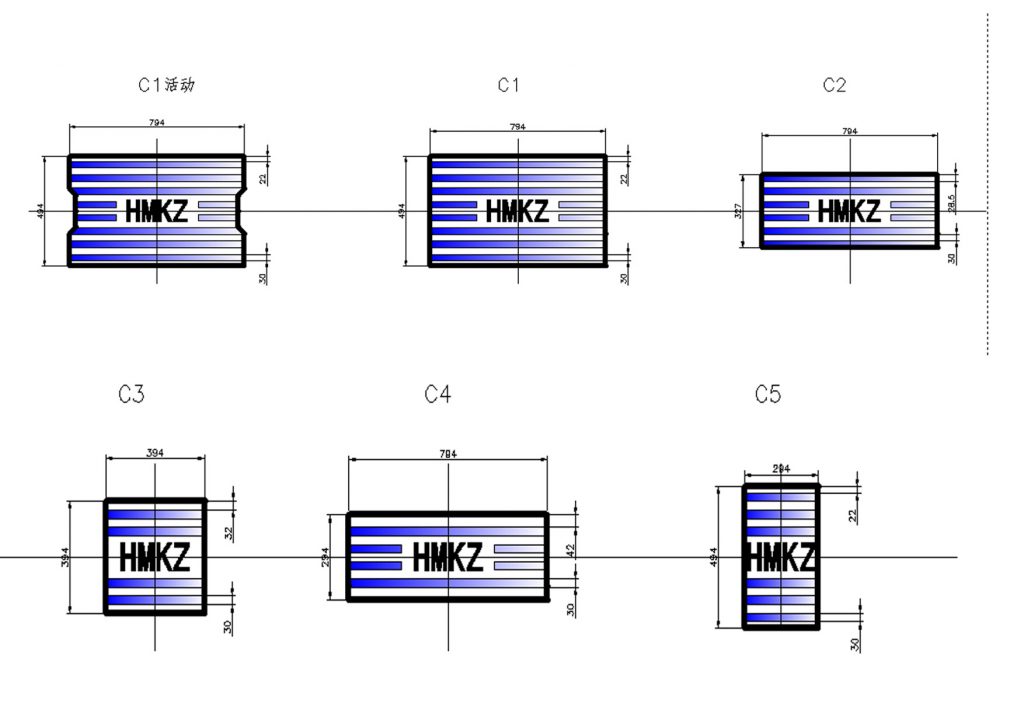

关于哈牡客专桥梁专用电缆槽盖板模具盖板顶面花纹详细说明:

1.本图只为体现电缆槽盖板模具顶部花纹布置,在模具加工和水泥盖板预制时,请严格参照(2013)8388A的具体要求。
2.花纹主要采用横桥向的条形纹样式设计,实际所制水泥电缆槽盖板条纹凸起盖板顶面5MM,凸起底宽度为3厘米,凸起间隔3厘米布置。
3.桥梁电缆槽盖板模具中心字体高度为10厘米,采用黑体加粗字体样式。
4.在本图示中,横向的条纹花纹是直达水泥电缆槽盖板边的,在加工电缆槽盖板模具时,也可将横向条纹变与盖板边缘距离回缩1-2厘米,两端分别以半圆形式。
5. 本图图示尺寸全部以毫米标注计算。

注意:此PDF文档只用来分享学习,如有高铁建筑施工行业从业者有所需求,请前往以下链接获取哈牡客专电缆槽盖板模具PDF文档。

链接地址:http://pan.baidu.com/s/1o86NnBG
