RPC盖板塑料模具平面设计PDF图下载

发布时间:2016/10/17 新闻资讯 相关资料 标签:RPC盖板模具浏览次数:1227

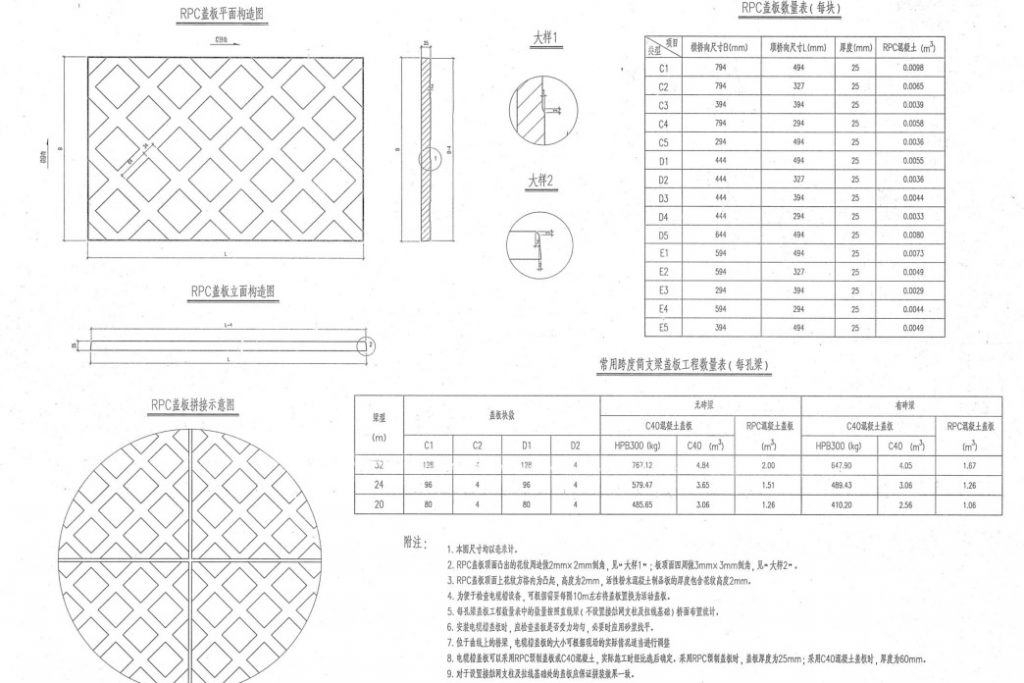

图中所述为时速350公里高速铁路常用跨度梁桥面附属设施,主要内容为RPC盖板塑料模具及所制水泥预制件平面构造和施工数量表。其中RPC盖板主要以菱形花纹图案设计,涉及相关型号有:C1、C2、C3、C4、C5、D1、D2、D3、D4、D5、E1、E2、E3、E4、E5等多个型号的塑料RPC盖板模具

RPC盖板%&&&&&%

附注内容:

1. 本图尺寸均以毫米计算。
2. RPC盖板顶面凸出的花纹周边做2毫米X2毫米倒角,见“大样1”;板顶面四周做3毫米X3毫米倒角,见“大样2”,这就要求在加工RPC盖板塑料模具前注意对于钢制模具处理。
3. RPC盖板塑料模具顶面上花纹菱形方格内为凸起,高度为2MM,活性粉末混凝土水泥RPC盖板的厚度包含花纹高度2MM。
4. 为便于检查电缆槽相关设备,可根据需要每隔10米左右将水泥RPC盖板置换成活动盖板。
5. 每孔梁盖板工程数量表中的数量按照直线梁(不设置接触网支柱及拉线基础)桥面布置统计。
6. 安装水泥电缆槽RPC盖板时,应检查水泥RPC盖板是否受力均匀,必要时应用砂浆找平。
7. 位于曲线上的桥梁,电缆槽盖板的大小可根据现场的实际情况做适当调整。
8. 水泥电缆槽盖板可以采用RPC盖板塑料模具预制或C40混凝土,实际施工时经比选后确定,采用RPC预制盖板时候,盖板厚度为25毫米;采用C40混凝土盖板时,厚度为60毫米。
9. 对于设置接触网蜘蛛及拉线基础处的盖板应保证拼装效果一致。

此图只限于学习交流,请勿用于商业用途,违者后果自负,PDF文档下载地址:
http://pan.baidu.com/s/1qYUzSss
