矩形排水沟盖板模具分隔带结构平面设计图

发布时间:2017/04/19 新闻资讯 相关资料 浏览次数:6550

高速、市政道路的基础建设上除了要有坚固的路沿石砼制品外,施工队对于高速、市政道路的线路维护以及排水系统上也是极为重视,通过使用矩形排水沟盖板模具浇筑成型,能有效保护水沟以及电缆槽的安全。

矩形排水沟盖板模具用料上可以采用PP聚丙烯塑料以及ABS塑料为注塑原料,使用PP注塑成型的矩形排水沟盖板塑料模具,浇筑过程中大多采用混凝土浇筑方式,壁厚的使用上大多以6cm为主,而ABS塑料注塑成型的,在浇筑过程中大多采用RPC盖板模式为主,模具设计生产上的壁厚大多以2.5cm为主。RPC盖板在承重力上往往高于混凝土浇筑成型的盖板,以壁厚来区分盖板模具在浇筑材质上的选用。

在对矩形排水沟盖板模具浇筑过程前,需在模具内部放入钢筋网片,确保浇筑成型后,钢筋保护层的厚度,在对于塑料模具进行建筑时,对于振捣密实可以采用振动台等器械来进行辅助,振捣密实后放置在一边进行静养过程中,带混凝土达到龄期拆模后,需要进行洒水护养。浇筑成型的矩形排水沟盖板模具水泥制品,需要保证砼制品模具表面光滑平整,尺寸符合设计要求,无露筋,无气泡。放置到水沟以及电缆槽上需保持平稳,盖板顶部平整顺直,脚踩无松动感。

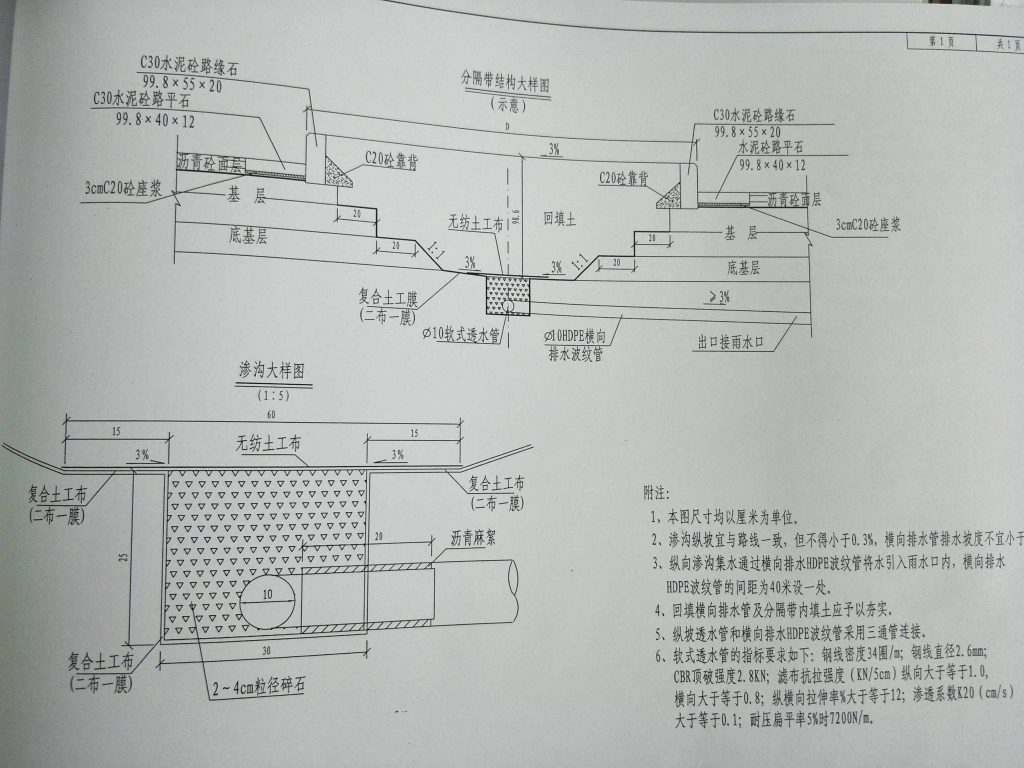

下面这张是某市政公路上使用的盖板模具分隔带结构平面设计图:

矩形排水沟盖板%&&&&&%

附注详细信息:

1.本图尺寸均以厘米为单位。

2.渗沟纵坡宜与路线一致,但不得小于0.3%,横向排水管排水坡度不宜小于0.3%。

3.纵向渗沟集水通过横向排水HDPE波纹管将水引入雨水口内,横向排水HDPE波纹管间距为40米设一处。

4.回填横向排水管及隔离带内填土应予以夯实。

5.纵坡透水管和横向排水HDPE波纹管采用三管连接。

6.软式透水管的指标要求如下:钢线密度34圈/m;钢线直径2.6mm;CBR顶破强度2.8KN;滤布抗拉强度(KN/5cm)纵向大于等于1.0.横向大于等于0.8;纵横向拉伸率%大于等于12;渗透系数K20(cm/s)大于等于0.1;耐压扁平率5%时7200n/m.

友情提示:本图纸仅供学习交流使用,切勿用于商业用途,否则后果自负,下载地址:https://pan.baidu.com/s/1miHjBk8
