    圆形桥墩钢模板施工设计图

    发布时间:2017/05/24 相关资料 浏览次数:1056

    桥墩作为高铁基础建设最为重要的地基基础部分,在其设计使用上主要需要考虑浇筑成型后的圆形桥墩的承重能力。因桥墩体积过于强大,在对桥墩钢模板的设计上采用钢材来作为主要材质,其主要因为桥墩体积过大,水泥用量也较大,如采用塑料模具在进行浇筑的,很有可能发生浇筑过程中模板坍塌等情况,而在浇筑的模板上需采用分体等形式来对桥墩进行浇筑。

    在使用桥墩钢模板来进行浇筑的过程中大致可以分为以下几点,在模具浇筑前首要需要在对桥墩内部钢筋的安放使用进行放置,对后期浇筑成型的桥墩能更好的进行使用,下面这张设计图纸就是专门针对圆形桥墩钢模板施工的图纸。

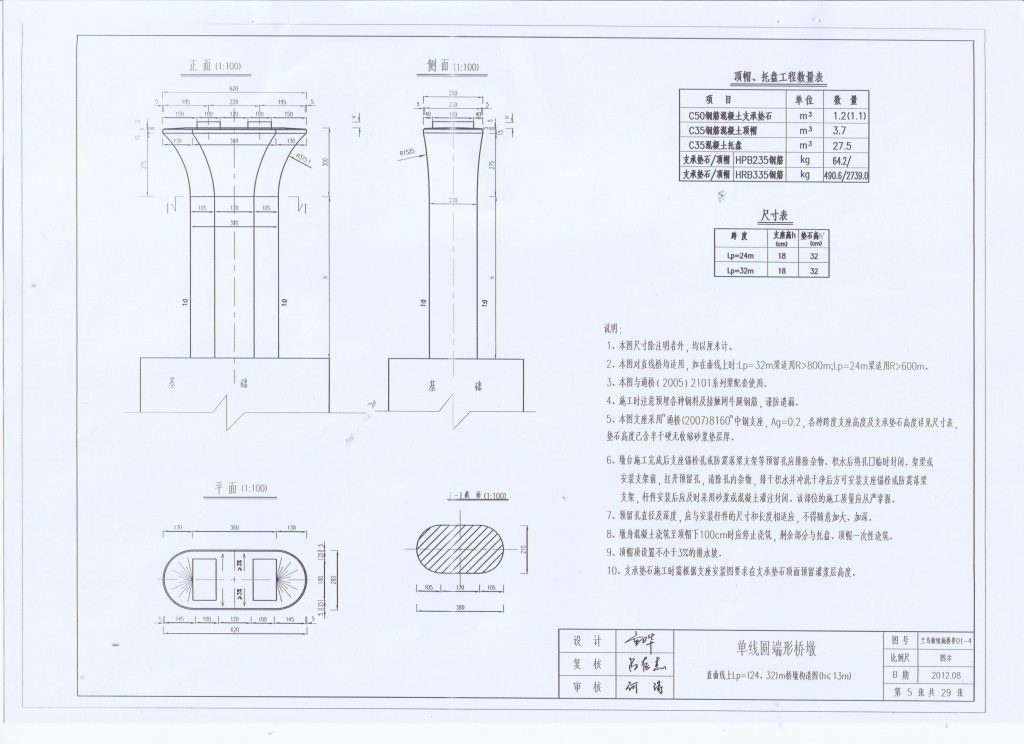

    桥墩模板使用设计图

    设计图纸详细说明

    1.本图尺寸除注明者外,均以厘米计。

    2.本图纸对直线桥均适用,如在曲线上时:LP=32m梁适用R>800m:LP=24m梁适用R>600m。

    3.本图与通桥(2005)2101系列梁配套使用。

    4.施工时注意预埋各种钢料及接触网牛腿钢筋,谨防遗漏。

    5.本图支座采用“通桥(2007)8160”中钢支座,AG=0.2,各种跨度支座高度及支承垫石高度详情尺寸表,垫石高度已含半干无收缩砂浆垫层厚。

    6.墩台施工完成后支座锚栓孔或防震落两支架预留孔应排除杂物,积水后将孔口临时封闭,架梁或安装支架前,打开预留孔,清除孔内杂物,排干积水并冲洗干净后方可安装支座锚栓或防震落梁支架,杆件安装后应及时采用砂浆混凝土用灌注封闭,该部位的施工质量应从严掌握。

    7.预留孔直径及深度,应与安装杆件的尺寸和长度相信适应,不得随意加大,加深。

    8.墩身混凝土浇筑至顶帽下100cm时应停止浇筑,剩余部分与托盘,顶帽一次性浇筑。

    9.顶帽顶设置不小于3%的排水坡。

    10.支承垫石施工时需要根据制作安装图要求在支承垫石顶面预留灌浆层高度。

    以上几点便是在浇筑圆形桥墩的详细过程,而为能更好的对桥墩进行日常维护检查的,会在桥墩周围使用上桥墩吊篮步板塑料模具,以便桥墩更为长久的使用。

    这款吊篮步板在注塑上采用优质的PP聚丙烯塑料注塑而成,采用该种塑料注塑成型的,在后期使用上能较为长久的进行使用,加快吊篮步板的使用,对于桥墩的日常安全有着可靠的保障。

    友情提示:本图纸仅供学习交流使用,切勿用于商业用途,否则后果自负,下载地址:https://pan.baidu.com/s/1miHjBk8
