    管箍加固施工使用方案设计图

    发布时间:2017/08/19 新闻资讯 相关资料 浏览次数:1064

    管箍的使用大多是使用于两根管子之间的一段短管,也叫外接头。管箍因为其使用方便,其使用地极为广泛,其主要使用与民用建筑、工业农业以及高铁基础建设等领域。

    管箍的使用往往是为能更好的对需要加固的泄水管之间能更好的进行连接,让其连接部位在使用过程中能更为密实,防止管内的水向外迸发,在搭配使用上塑料模具浇筑成型的声屏障、盖板、以及电缆槽等水泥制品。下面这张图纸是针对桥面泄水管在使用过程中管箍的安装使用方式:

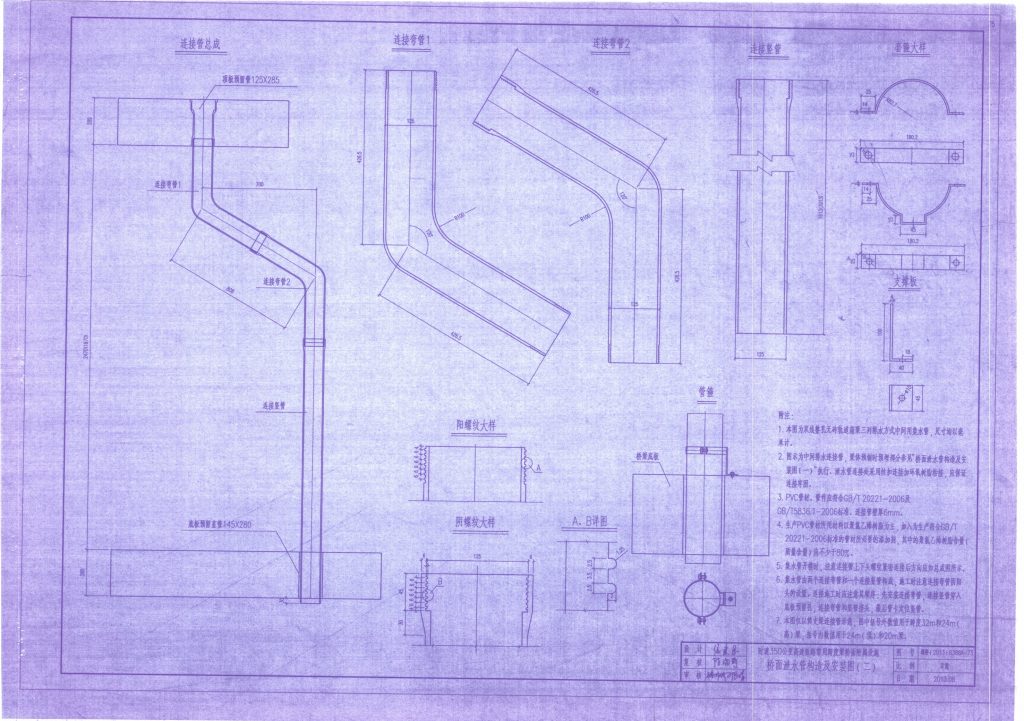

    管箍安装图

    附注:
    1.本图为双线整孔无砟轨道箱梁三列排水方式中间用集水管,尺寸均以毫米计。
    2.图示为中间排水连接管,梁体预制时预埋部分参见“桥面泄水管构造及暗转图(一)”执行。泄水管连接处采用丝扣连接加环氧树脂粘接,应保证连接牢固。
    3.PVC管材、管件应符合GB/T20221-2006及GB/T5836.1-2006标准,连接管壁厚6mm。
    4.生产PVC管材所用材料一聚氯乙烯树脂为主,加入为生产符合GB/T20221-2006标准的管材所必要的添加剂,其中的聚氯乙烯树脂含量(质量含量)应不少于80%。
    5.集水管开模时,应注意连接管上下头螺纹紧密连接后方向应如总成图所示。
    6.集水管由两个连接弯管和一个连接竖管构成,施工时注意连接弯管阴阳头的设置,连接施工时应注意其顺序;先暗转连接弯管,连接竖管穿入底板预留孔,连接弯管和竖管接头,最后管卡定位竖管。
    7.本图仅以简支梁连接管示意,途中括号外谁知用于跨度32m和24m(高)梁,括号内数值用于24m(低)20m梁。

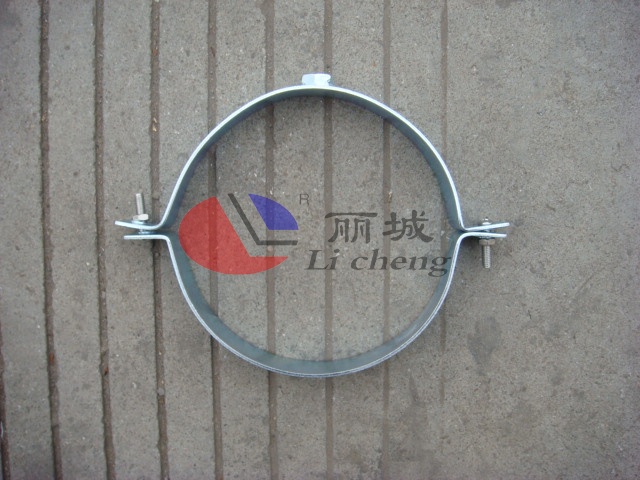

    泄水管管箍

    浙江丽臣科技有限公司除了在高铁泄水管篦以及管箍上有进行设计生产,还有涉及到高铁高速的基础塑料模具的制作。市政道路基础建设上所使用的路沿石模具、彩砖模具、以及井座井盖塑料模盒都有进行开模设计,丽臣欢迎广大客户前来选购。

    友情提示:本图纸仅供学习交流使用,切勿用于商业用途,否则后果自负,下载地址:https://pan.baidu.com/s/1miHjBk8
