    塑料模具设计与制造中注塑模具的基本系统组成

    发布时间:2017/01/05 塑料模具设计与制造 标签注塑模具注塑模具加工浏览次数:539

    注塑模具不轮是二板模、三板模还是热流道模,都是由动模和定模两大部分组成。在塑料模具设计和制造过程中根据模具中各个部件的不同作用,注塑模具一般又可以分成八个主要组成部分。

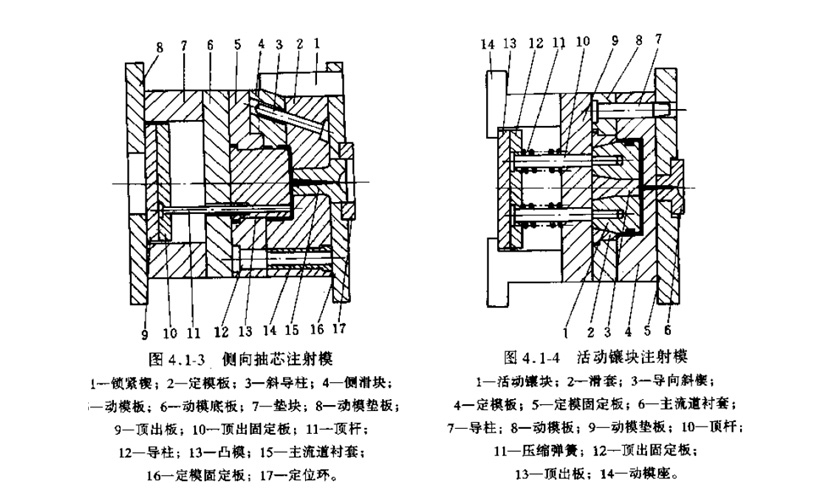

    注塑模具组成

    一:成型零件
    注塑模具成型零件是构成模具型腔部分的零件,包括内模镶件、型芯和侧抽芯等,内模镶件包括凹模和凸模,它们是赋予塑料模具制品成型形状和尺寸的基本零件。

    二:排气系统
    注塑模具排气系统是熔体填充时将型腔内空气排出模具以及开模时让空气及时进入型腔,避免产生真空的结构。一般来说,能排气的结构也能进气。排气的方式包括分模面排气、排气槽排气、镶件排气、推杆排气和排气杆排气等。

    三:结构件
    注塑模具结构件包括模架板、支撑柱、限位件等。模架又分为定模和动模,其中定模包括面板、流道推板、定模A板;动模包括推板、动模B板、托板、撑铁、底板、推杆固定板和推杆底板、撑住等;限位件则由定距分型机构、开闭器、限位螺钉、先复位机构、复位弹簧、复位杆等。

    四:侧向抽芯机构
    当塑料模具制品的侧向有凹凸及孔等结构,在塑料被推出之前,必须先抽拔侧向的型芯或镶件,才能使塑料模具制品顺利脱模。侧向抽芯机构包括:斜导柱、滑块、斜滑块、斜推杆、弯销、T形扣、液压缸及弹簧等零件。

    五:浇注系统
    浇注系统是注塑模具中熔体进入型腔之前的一条过渡通道,其作用是将熔融的塑料原料由注射机射嘴印象闭合的模腔。浇注系统的设计直接影响注塑模具的生产效率和塑料模具制品的成型质量,浇口的形式、位置和数量将决定模架的形式。

    六:温度调节系统
    注塑模具的温度控制系统包括冷却和加热两个方面,但绝大多数以冷却为主,因为熔体射入模具时的温度一般在200-300摄氏度之间,塑料模具制品从模具中推出时,温度一般在60-80摄氏度之间。熔体释放的热量都被注塑模具吸收,模具吸收了熔体的热量温度必然升高,为了满足模具温度对注塑加工工艺的要求,需要将模具中的热量源源不断的适当降低,以便对注塑模具温度进行比较精确的控制,以达到塑料模具加工要求。

    七:脱模系统
    脱模系统又称之为推出系统,是实现塑料模具制品安全无损坏脱模的基本机构,其结构较为复杂,形式多样,最常用的有推杆推出、推管推出、推板推出、气动推出、螺纹自动脱模及复合方式的推出方法。

    八:导向定位系统
    导向定位系统在注塑模具中主要包括导向系统和定位系统两部分,导向系统主要包括动、定模的导柱导套和侧向抽芯机构的导向槽等。定位系统主要包括便所和锥面定位结构,它们的作用是保证动模与定模闭合式能准确定位,脱模时运动更可靠,以及注塑模具在工作时更好的承受侧向力。

    就其实际功用可以看出,以上八种基本系统在塑料模具设计与制造中都显的非常重要,作为专业的注塑塑料模具加工生产厂家来讲,一定要严以律己,把控好每一个系统的稳定安全运行,才能更好的确保塑料模具制品的基本质量。
